EMOTIV EPOC apparecchio EEG a 14 canali
Oggi e' disponibile sul mercato uno strumento molto interessante, chamato Emotiv Epoc che consente di registrare ben 14 canali EEG (elettroencefalografici) con grande semplicita' (e' un apparecchio wireless) e con un costo sorprendentemente basso (circa 700 euro).
Si tratta di un apparecchio, venduto dalla Societa' americana Emotiv, (Sito Emotiv ) che era stato inizialmente pensato per il settore dei videogiochi, cioe' per pilotare dei videogiochi con la mente.
L'apparecchio esiste in due versioni, una specifica per i videogiochi, (costa circa 300 euro), l'altra (piu' costosa, circa 700 euro) chiamata EEG oppure SDK, utilizzabile anche per Ricerca.
Non e' uno strumento con caratteristiche mediche, non potrebbe cioe' essere usato al posto dei normali, costosissimi, elettroencefalografi clinici, ma puo' essere utilizzato per Ricerca e per applicazioni nel campo della Psicologia.

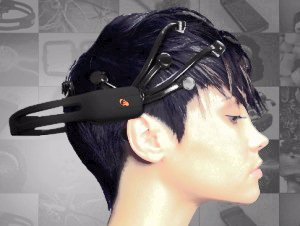

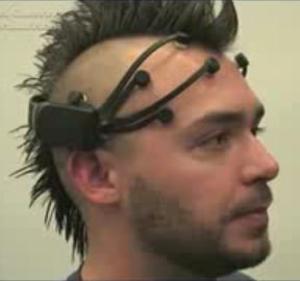

EmotivA1.jpg EmotivA3.jpg

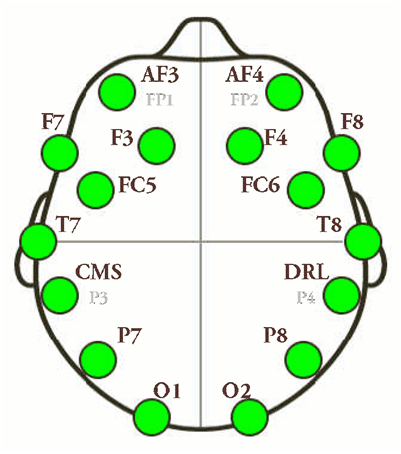

Esso consente di monitorare 14 locazioni (fisse) sulla testa, come mostrato in questa immagine:
EmotivA2.gif     EmotivA4.jpg


Elemaya ha sviluppato un software (completamente gratuito, scaricabile da questa pagina) per poter elaborare i segnali EEG registrati con l'apparecchio Emotiv, versione EEG-SDK e anche Consumer.

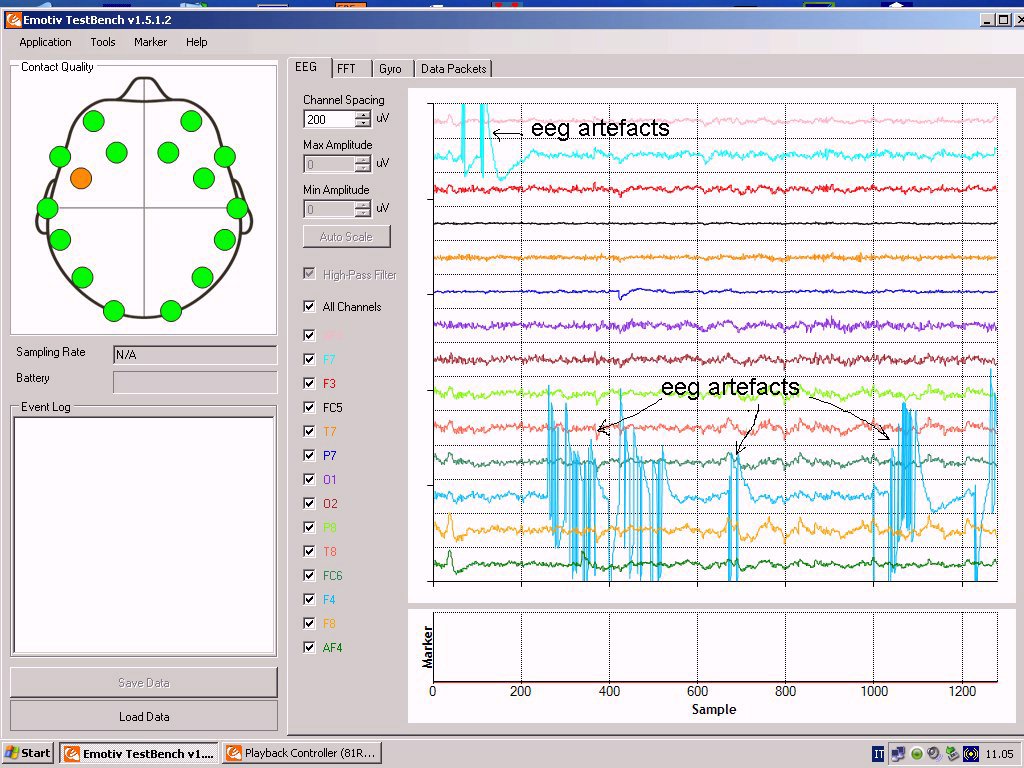

Come funziona? Per prima cosa, occorre registrare i segnali grezzi (le 14 tracce EEG) utilizzando il software Emotiv chiamato TestBench , questo programma produce un file di tipo .EDF che con una opzione dello stesso TestBench puo' essere convertito in un file formato .CSV . Quest'ultimo formato dei dati, permette di essere elaborato dal software Elemaya.
Il software contiene anche la possibilita' di installare due ulteriori programmi che effettuano Potenziali Evocati Auditivi e Visivi con flash luminosi (occorre un dispositivo esterno).


Che cosa fa il programma ANALISI EEG 14 della Elemaya ?

Questo programma puo' leggere i files .CSV dell'Emotiv ed elaborarli in vari modi:
  • Visualizzare le tracce grezze dei segnali EEG con e senza Trasformata di Fourier
  • Calcolare la media delle varie bande EEG (Delta, Theta, Alfa, Beta) tramite la Fourier
  • Effettuare una filtrazione - passa-alto dei segnali, per rimuovere le forti fluttuazioni dei segnali (tipiche dell'Emotiv)
  • Effettuare una rimozione automatica degli artefatti, con un metodo originale Elemaya
  • Risalvare il file cosi' filtrato e ripulito dagli artefatti in un formato .CSV originale Elemaya, molto piu' compatto del formato .CSV della Emotiv
  • Esportare i dati elaborati con la Fourier in uno speciale file .CSV che si puo' aprire con Excel ed elaborare indipendentemente (per scopi scientifici)
Questo software e' completamente gratuito, e puo' essere scaricato da qui:
EEG14Setup.exe
Qui ci sono le istruzioni (in inglese) circa la installazione del software:
Istruzioni.doc
Informazioni: il software viene installato in una directory di nome C:\EEG14\
Non cambiare questo nome, altrimenti non funzionera', seguire le istruzioni che compaiono dopo avere scaricato il file ed averlo eseguito.
  Logo of   EEG14
  se questo logo non appare sul vostro desktop , si puo' creare manualmente il link a questo file:
  C:\EEG14\Menux2.EXE e poi si puo' cambiare la immagine della icona con questa:   C:\EEG14\Icon1.ico

Queste immagini sono screenshot del software Elemaya

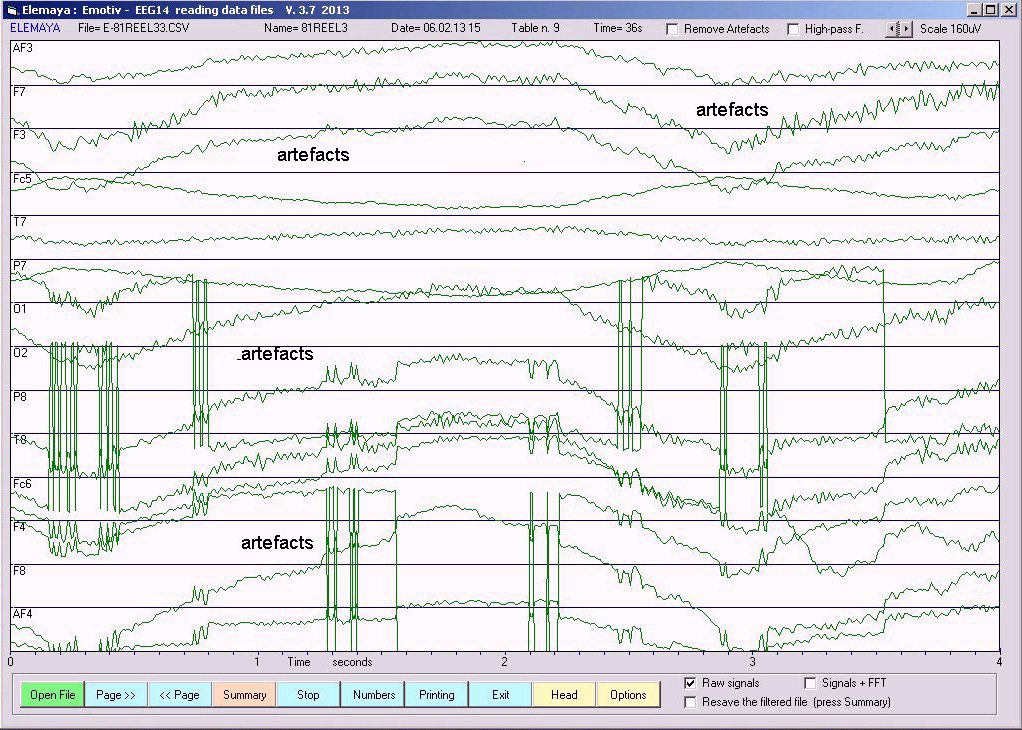

Questa immagine mostra 14 tracce EEG grezze con un gran numero di artefatti, cosi' come sono state registrate direttamente dall' Emotiv Epoc. Fare Click sulla immagine per ingrandirla.

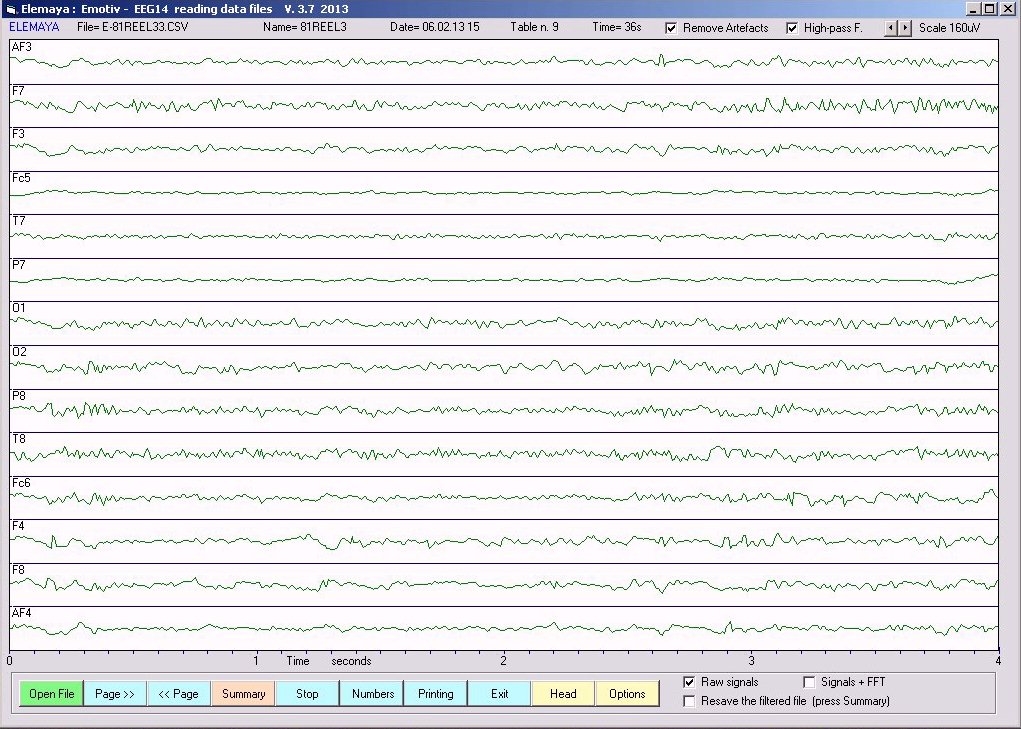

Queste sono le stesse 14 tracce EEG dopo la filtrazione Passa-Alto + Rimozione Artefatti effettuato col software Elemaya.

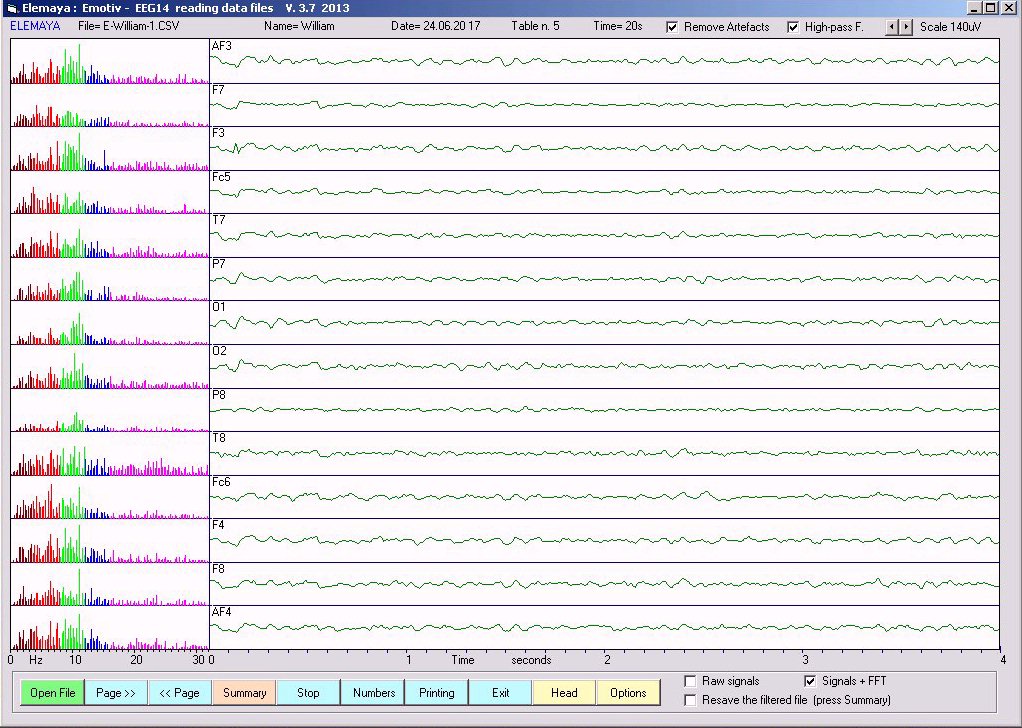

Questa immagine mostra i segnali grezzi + la Fourier analisi per ciascun canale EEG.

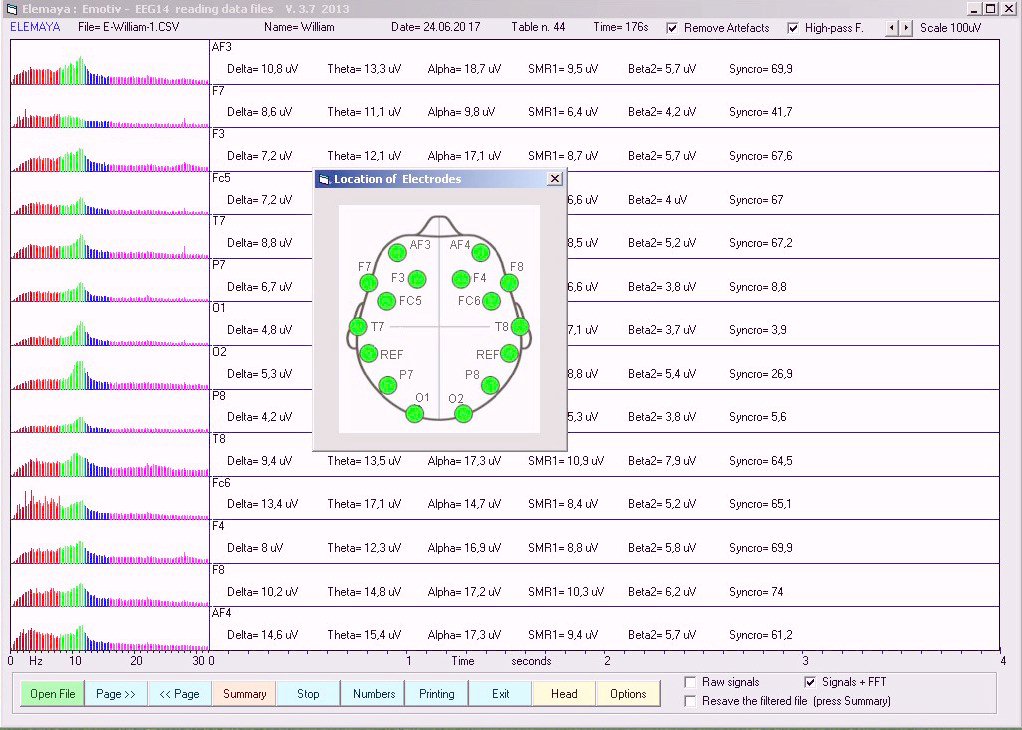

Sommario finale del file, con dati quantitativi. Questo soggetto mostra una sufficente quantita' di Ritmo Alfa.
