ELEMAYA Instruments
Heart&Emotion


Scarica il software completo del Heart & Emotion   clicca qui   per vedere come funziona.
(Avviso: e' possibile esaminare il software solo in lettura files dati, ma e' gia' sufficente per avere una idea precisa di come funziona e cosa fa.

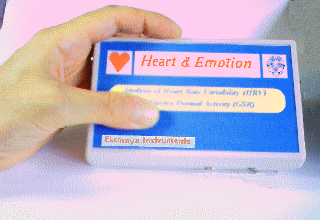

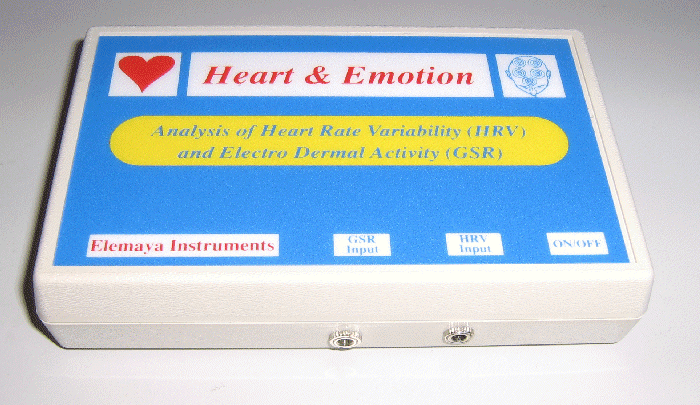

Questo nuovo strumento di piccole dimensioni permette di monitorare in tempo reale la Resistenza Elettrica Cutanea (GSR) e la Frequenza Cardiaca, e di effettuare il test della Heart Rate Variability (HRV)
Lo strumento funziona in connessione con un computer, ed e' basato su un software molto semplice ed intuitivo, che permette di osservare le risposte emozionali di un soggetto, ed i battiti cardiaci, in tempo reale, e di registrare e successivamente rileggere e stampare tutti i dati registrati.
Inoltre permette di effettuare il biofeedback del rilassamento in modo facile e veloce, utilizzando un feedback sonoro di alta qualita' basato su melodie o qualsiasi CD musicale.
Il Heart & Emotion non e' un apparecchio destinato a diagnosi o terapie mediche di qualsisi tipo, ma e' utilizzabile solo per il Biofeedback, per il training del Relax, e per altre applicazioni nel campo della Psicologia, inclusa la Ricerca, e per il benessere individuale.

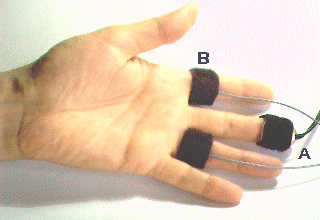

Utilizza due semplici sensori, il primo e' basato su due sensori d'argento per misurare la Resistenza Cutanea, il secondo e' un sensore di tipo fotopletismografico per la frequenza cardiaca. Entrambi si applicano alla mano mediante due bande in velcron
A   =   Sensore fotopletismo (Frequenza Cardio)
B   =   Sensore GSR (Resistenza Cutanea)

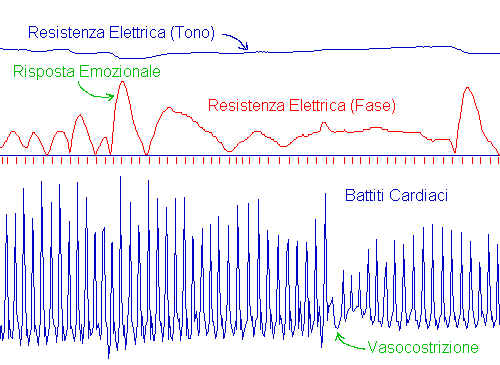

Il disegno a sinistra mostra come appaiono i grafici della Resistenza Elettrica Cutanea (GSR) e della Frequenza Cardiaca (HR). La Resistenza Cutanea e' distinta nei due valori GSR Tonico e GSR Fasico. Il tono del GSR e' il valore assoluto della Resistenza Elettrica cutanea, ed e' tanto piu' alto quanto piu' un soggetto e' rilassato. Viceversa tende a diminuire se il soggetto va in stato ansioso o sotto stress.
Il biofeedback del GSR Tonico e' un mezzo molto efficace per apprendere il rilassamento progressivo.
Il GSR fasico (curva in rosso) e' invece correlato con le risposte emozionali: pensieri, parole, stimoli che suscitano emozioni nel soggetto, causano un picco del GSR fasico (e' come la macchina della verita'). Il GSR Tonico e Fasico sono molto utilizzati dagli psicologi per monitorare in tempo reale le reazioni emozionali e lo stato generale di relax di un paziente durante le sedute di psicoterapia.
Il battito cardiaco, invece, viene monitorato attraverso le variazioni del flusso sanguineo nei capillari delle dita (per mezzo di un sensore infrarosso), e ad ogni battito corrisponde un picco del grafico. L'ampiezza dei picchi dipende dal grado di vasodilatazione: fenomeni emozionali, o sospiri, possono causare vasocostrizioni temporanee.
Il biofeedback del GSR Tonico e' invece un mezzo molto efficace per apprendere il rilassamento progressivo: l'obiettivo di questo feedback e' aumentare il valore tonico almeno oltre il valore di 200Kohms.
La piu' importante e moderna applicazione della rilevazione del battito cardiaco, e' la Heart Rate Variability (HRV, descritta in questo sito internet con una intera pagina) che consente di ricavare l'equilibrio fra il sistema nervoso Simpatico e Parasimpatico di un soggetto. Questa misura dura circa 5 minuti, ed sta diventando sempre piu' importante in Psicologia perche' la HRV viene modificata facilmente da trattamenti psico-fisiologici quali tecniche di respiro e di relax, induzione ipnotica, la tecica EMDR, la tecnica Cranio-Sacrale, e molte altre tecniche miste psicologico- fisiologiche che modificano in breve tempo lo stato psico-fisico di un paziente. La misura HRV fornisce un indice chiaro e veloce se il soggetto si trova, oppure no, all'interno del range di normalita', che costituisce l'obiettivo da raggiungere con la tecnica psicologica utilizzata.

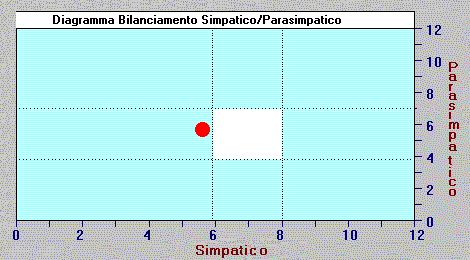

Nell'esempio qui riportato, il soggetto presenta un valore (punto rosso) un poco al di fuori del range di normalita', rappresentato dalla zona bianca al centro del diagramma.
Opportune tecniche psicologiche e psicosomatiche possono riequilibrare il paziente, riportando questi parametri nella zona di normalita'. Questo diagramma e' basato su valori standard definiti dalla Associazione Europea ed Americana di Cardiologia. Diverse ricerche mostrano l'importanza crescente del test HRV in ambito psicologico, cardiologico, nell'ipnosi, e nella medicina riabilitativa e sportiva. In particolare, il sistema nervoso Simpatico viene attivato nelle situazioni di stress, difesa, aggressivita', attenzione verso l'esterno. Viceversa, il Parasimpatico viene attivato nel rilassamento, attenzione verso l'interno, meditazione, con effetti contrari al Simpatico. Un soggetto normale deve poter passare facilmente da un sistema all'altro a secondo delle situazioni, e non deve (per esempio) continuare a restare in attivazione Simpatica una volta cessata la situazione stressogena. Un eccesso di attivazione del Simpatico in forma cronica, puo' portare a fenomeni di malattie psicosomatiche (ansia, ulcera, cardiopatie, ipertensione etc.)
Il test HRV e' quindi di importanza notevole e sta assumendo grande importanza anche nella Psicologia, come indice obiettivo della "centratura" di un soggetto rispetto a questi due importanti sistemi nervosi che coinvolgono numerose risposte biochimiche ed immunologiche nell'organismo.

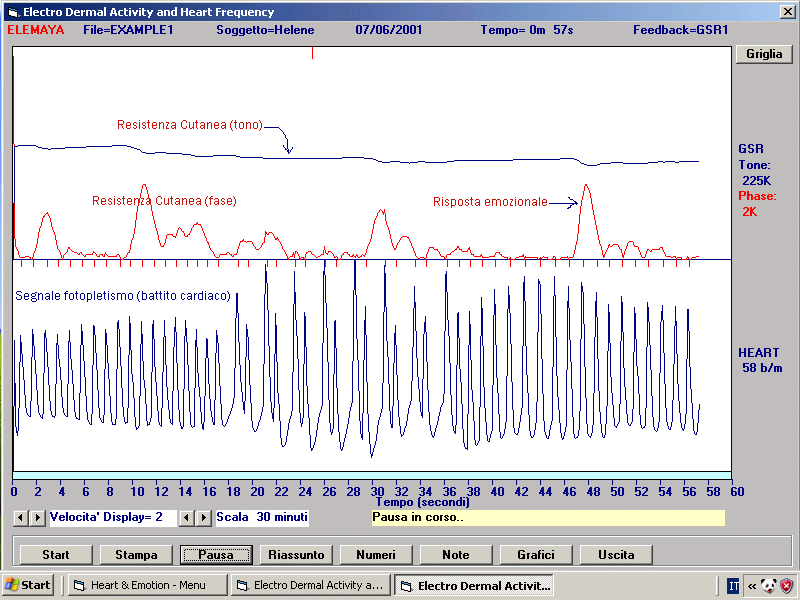

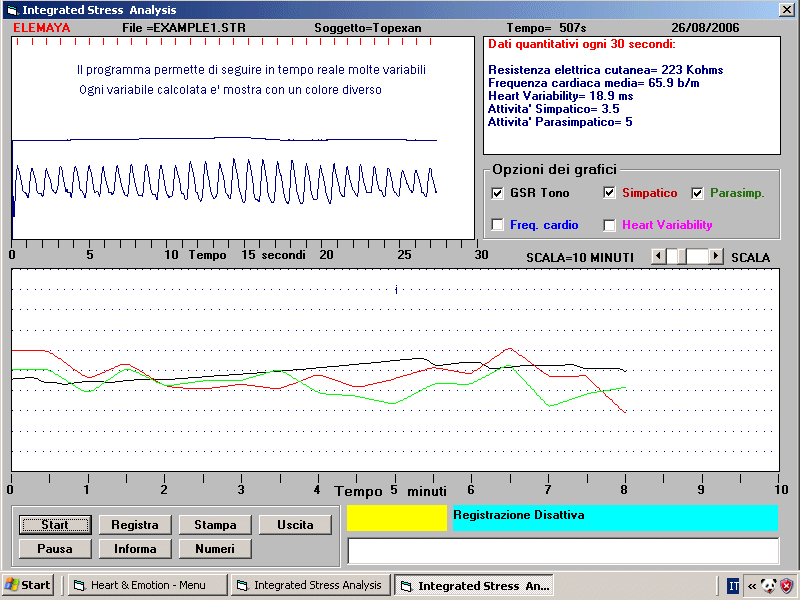

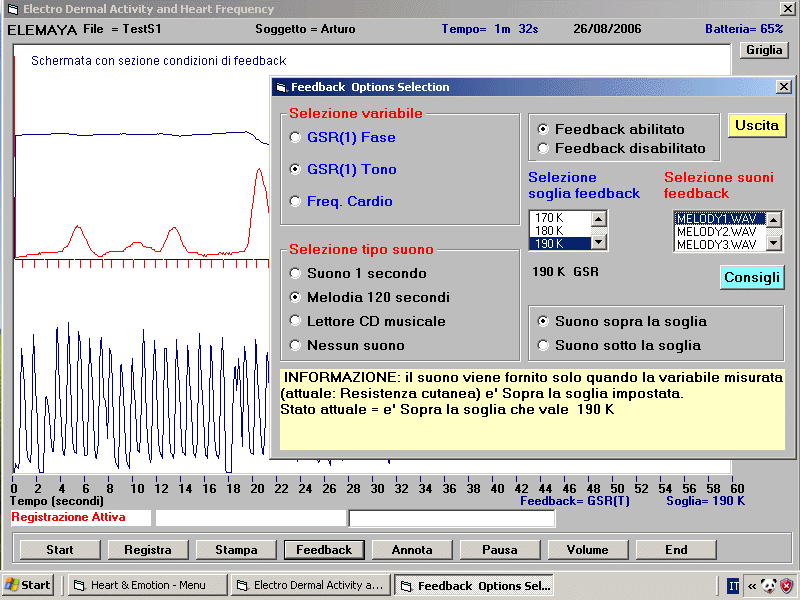

Immagini del software : Cliccare sulle immagini per vederle allargate



Caratteristiche tecniche principali:
  • Dimensioni molto ridotte (lunghezza=cm 9, largezza=cm 14, altezza=cm 3.3)
  • Peso di circa 150 g. e' quindi perfettamente trasportabile
  • Dispone di 1 canale per la Resistenza Cutanea (GSR) misurata come Tono e Fase
  • Dispone di 1 canale per la Frequenza Cardiaca (fotopletismografia)
  • Tutti i sensori sono di piccole dimensioni, facili da applicare ed utilizzare
  • Effettua biofeedback del Rilassamento, della Frequenza Cardiaca e della Variabilita' Cardiaca
  • Feedback basato su musiche selezionabili o CD musicali ed anche feedback visivo
  • Circuito di conversione A/D 12 bit (metodo GW) molto affidabile e sensibile
  • Elevata sicurezza: utilizza fotoaccopiatori a 2500 volt di isolamento e batteria da 9V
  • Alimentazione mediante batteria alcalina da 9V
  • Utilizzabile con Computers dotati di microprocessore Pentium e Win XP, Vista, Win7
  • Si collega alla Porta Seriale del computer oppure USB con convertitore USB-Seriale
  • Possibilita' di registrare tutti i dati sul Computer e di rivederli
  • Analisi matematiche quantitative dei dati, anche su parte dei dati registrati
  • Stampa immediata a colori delle schermate coi grafici e dati.

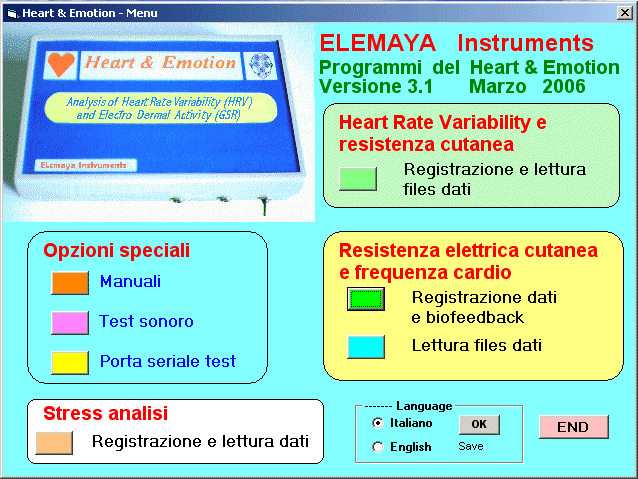

I programmi del Heart&Emotion sono molto semplici da usare: comprendono un programma per la Heart Rate Variability, un altro programma per vedere in tempo reale la Resistenza Elettrica Cutanea e la Frequenza Cardiaca, e programmi accessori, fra cui i manuali on-line, test sonoro per il biofeedback, e comunicazione con la porta seriale.
Completa possibilita' di rivedere e stampare i dati registrati. E' uno dei software piu' facili e completi nel campo della psicofisiologia in Italia, con un feedback audio-visivo di elevata qualita'.
E' necessario utilizzare un computer con Windows XP, Vista, Win7, Win8, Win10 con normale dotazione di almeno una porta USB oppure una porta seriale a 9 pin, microprocessore Pentium II o piu', monitor a colori. Viene fornito in dotazione un convertitore USB-Seriale per la connessione al PC.

Il Heart & Emotion e' destinato alla sperimentazione nel campo della Psicologia, al training del Rilassamento, per incrementare il benessere psicofisico, per gli studi sugli stati di Coscienza, per la Ricerca Psichica anche a livello Universitario, per scopi Educativi e Culturali. Non e' destinato per diagnosi e scopi medici, cardiologici, o terapie strettamente mediche di qualsisi tipo.


Per richiedere altre informazioni, scrivete a:
